Современные автомобили представляют собой сложные инженерные системы, и одним из важнейших компонентов, обеспечивающих их надежную и долговечную работу, является система охлаждения двигателя. Эта система отвечает за поддержание оптимальной рабочей температуры двигателя, предотвращая его перегрев и обеспечивая эффективное сгорание топлива. Без эффективной системы охлаждения двигатель может быстро выйти из строя, что приведет к дорогостоящему ремонту или даже полной замене. Понимание принципов работы и основных компонентов системы охлаждения поможет владельцам автомобилей вовремя выявлять и устранять потенциальные проблемы, продлевая срок службы своего транспортного средства.
Зачем нужна система охлаждения двигателя?
Двигатель внутреннего сгорания, как следует из названия, работает за счет сгорания топлива. Этот процесс генерирует огромное количество тепла. Если это тепло не отводится, температура двигателя может подняться до критических значений, что приведет к деформации деталей, разрушению смазочной пленки и, как следствие, к заклиниванию двигателя. Система охлаждения двигателя играет решающую роль в отводе избыточного тепла, поддерживая оптимальный температурный режим и обеспечивая надежную работу всех компонентов.
Последствия перегрева двигателя
Перегрев двигателя – это серьезная проблема, которая может привести к катастрофическим последствиям. Среди наиболее распространенных последствий можно выделить следующие:
- Деформация головки блока цилиндров: Высокая температура может вызвать деформацию головки блока, что приведет к утечкам охлаждающей жидкости и снижению компрессии.
- Повреждение поршней и цилиндров: Перегрев может привести к задирам на поршнях и цилиндрах, что потребует капитального ремонта двигателя.
- Разрушение прокладок: Высокая температура может повредить прокладки головки блока цилиндров и других компонентов, вызывая утечки масла и охлаждающей жидкости.
- Заклинивание двигателя: В крайних случаях перегрев может привести к полному заклиниванию двигателя, что потребует его полной замены.
Основные компоненты системы охлаждения
Система охлаждения двигателя состоит из нескольких ключевых компонентов, каждый из которых выполняет свою важную функцию. Рассмотрим основные из них:
Радиатор
Радиатор является основным элементом системы охлаждения. Он представляет собой теплообменник, который отводит тепло от охлаждающей жидкости, циркулирующей в системе. Радиатор состоит из множества тонких трубок и пластин, которые увеличивают площадь поверхности, контактирующую с воздухом. Охлаждающая жидкость, проходя через трубки радиатора, отдает тепло воздуху, который обдувает радиатор.
Вентилятор
Вентилятор обеспечивает принудительный обдув радиатора, увеличивая эффективность теплоотдачи. Вентилятор может быть механическим, приводимым в действие ремнем от двигателя, или электрическим, управляемым термостатом. Электрические вентиляторы обычно включаются только при достижении определенной температуры охлаждающей жидкости, что позволяет экономить энергию и снижать шум.
Водяной насос (помпа)
Водяной насос обеспечивает циркуляцию охлаждающей жидкости по системе. Он приводится в действие ремнем от двигателя и создает давление, необходимое для перемещения охлаждающей жидкости через радиатор, двигатель и другие компоненты системы. Неисправность водяного насоса может привести к нарушению циркуляции охлаждающей жидкости и перегреву двигателя.
Термостат
Термостат – это клапан, который регулирует поток охлаждающей жидкости через радиатор. Когда двигатель холодный, термостат закрыт, и охлаждающая жидкость циркулирует только по малому кругу, что позволяет двигателю быстрее прогреться до рабочей температуры. Когда двигатель достигает рабочей температуры, термостат открывается, и охлаждающая жидкость начинает циркулировать через радиатор, обеспечивая эффективное охлаждение.
Расширительный бачок
Расширительный бачок предназначен для компенсации изменения объема охлаждающей жидкости при изменении температуры. Когда охлаждающая жидкость нагревается, она расширяется, и избыток объема поступает в расширительный бачок. Когда охлаждающая жидкость остывает, она сжимается, и жидкость из расширительного бачка возвращается в систему. Расширительный бачок также служит для удаления воздуха из системы охлаждения.
Охлаждающая жидкость (антифриз)
Охлаждающая жидкость – это специальная жидкость, которая циркулирует в системе охлаждения и отводит тепло от двигателя. Охлаждающая жидкость обладает более высокой теплоемкостью, чем вода, и имеет более низкую температуру замерзания, что позволяет использовать ее в зимнее время. Кроме того, охлаждающая жидкость содержит присадки, которые предотвращают коррозию и образование отложений в системе охлаждения.
Патрубки и шланги
Патрубки и шланги соединяют различные компоненты системы охлаждения и обеспечивают циркуляцию охлаждающей жидкости. Патрубки и шланги изготавливаются из резины или силикона и должны быть устойчивы к высоким температурам и давлению. Регулярно проверяйте состояние патрубков и шлангов на наличие трещин и утечек.
Датчик температуры охлаждающей жидкости
Датчик температуры охлаждающей жидкости измеряет температуру охлаждающей жидкости и передает информацию в блок управления двигателем (ECU). ECU использует эту информацию для управления работой вентилятора, топливной системой и другими системами двигателя. Неисправность датчика температуры охлаждающей жидкости может привести к неправильной работе двигателя и перегреву.

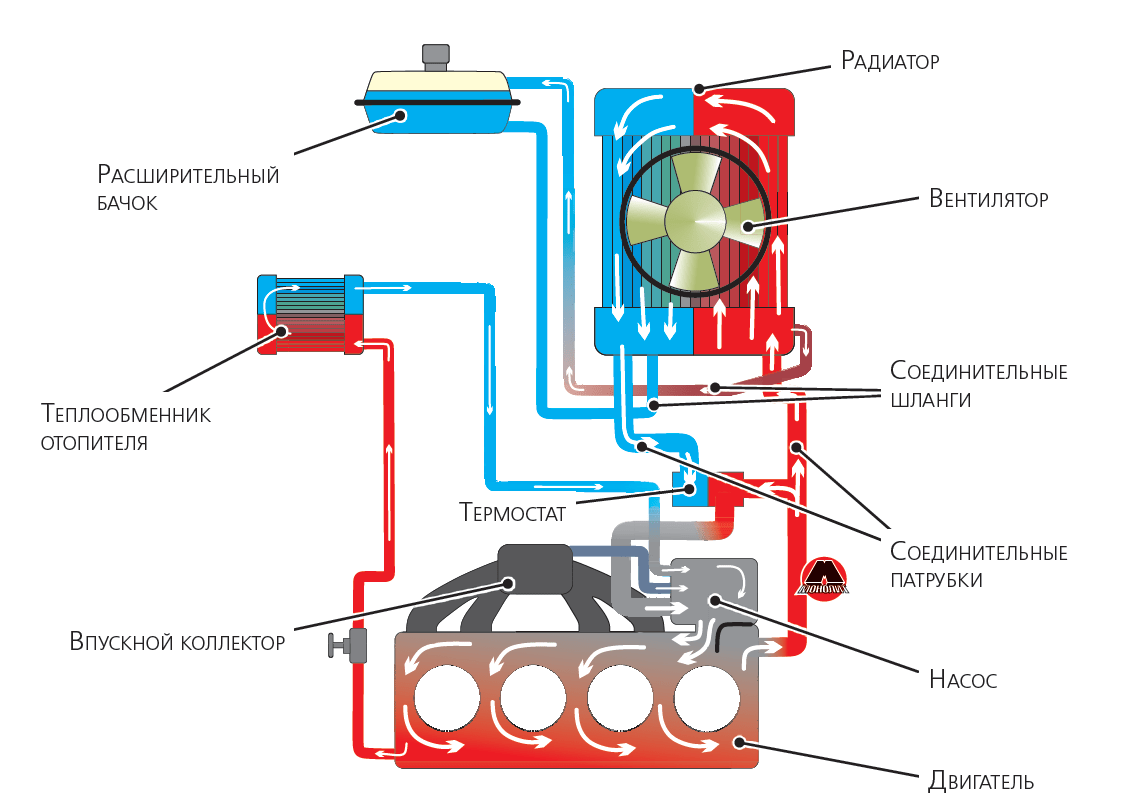

Принцип работы системы охлаждения
Принцип работы системы охлаждения достаточно прост. Водяной насос обеспечивает циркуляцию охлаждающей жидкости по системе. Охлаждающая жидкость, нагреваясь в двигателе, поступает в радиатор, где отдает тепло воздуху. Охлажденная жидкость возвращается в двигатель, и цикл повторяется. Термостат регулирует поток охлаждающей жидкости через радиатор, поддерживая оптимальную рабочую температуру двигателя. Расширительный бачок компенсирует изменение объема охлаждающей жидкости при изменении температуры.
Циркуляция охлаждающей жидкости по малому и большому кругу
Когда двигатель холодный, термостат закрыт, и охлаждающая жидкость циркулирует только по малому кругу. Это позволяет двигателю быстрее прогреться до рабочей температуры. Малый круг включает в себя двигатель, водяной насос и отопитель салона. Когда двигатель достигает рабочей температуры, термостат открывается, и охлаждающая жидкость начинает циркулировать по большому кругу, который включает в себя двигатель, водяной насос, радиатор и отопитель салона.
Типы систем охлаждения двигателя
Существует два основных типа систем охлаждения двигателя: жидкостные и воздушные. Жидкостные системы охлаждения используют охлаждающую жидкость для отвода тепла от двигателя, а воздушные системы охлаждения используют воздух.
Жидкостная система охлаждения
Жидкостная система охлаждения является наиболее распространенным типом системы охлаждения. Она обеспечивает более эффективное охлаждение, чем воздушная система, и позволяет поддерживать более стабильную температуру двигателя. Жидкостная система охлаждения состоит из радиатора, водяного насоса, термостата, расширительного бачка, патрубков и охлаждающей жидкости.
Воздушная система охлаждения
Воздушная система охлаждения менее эффективна, чем жидкостная система, и используется в основном в маломощных двигателях, таких как двигатели мотоциклов и газонокосилок. Воздушная система охлаждения состоит из ребер на цилиндрах двигателя, которые увеличивают площадь поверхности, контактирующую с воздухом. Вентилятор обдувает ребра, отводя тепло от двигателя.
Признаки неисправности системы охлаждения
Существует несколько признаков, которые могут указывать на неисправность системы охлаждения. При появлении этих признаков необходимо как можно скорее обратиться к специалисту для диагностики и ремонта.
- Перегрев двигателя: Это самый очевидный признак неисправности системы охлаждения. Если двигатель перегревается, необходимо немедленно остановить автомобиль и дать ему остыть.
- Утечка охлаждающей жидкости: Утечка охлаждающей жидкости может быть вызвана повреждением патрубков, шлангов, радиатора или других компонентов системы.
- Повышенный расход охлаждающей жидкости: Если уровень охлаждающей жидкости в расширительном бачке постоянно снижается, это может указывать на утечку или другие проблемы в системе.
- Неисправность вентилятора: Если вентилятор не включается при достижении двигателем рабочей температуры, это может привести к перегреву.
- Неисправность термостата: Если термостат не открывается или не закрывается должным образом, это может привести к перегреву или недогреву двигателя.
- Белый дым из выхлопной трубы: Белый дым из выхлопной трубы может указывать на попадание охлаждающей жидкости в цилиндры двигателя.
Диагностика системы охлаждения
Диагностика системы охлаждения включает в себя визуальный осмотр компонентов системы на наличие повреждений и утечек, проверку уровня охлаждающей жидкости, проверку работы вентилятора и термостата, а также проверку давления в системе охлаждения. Для проведения диагностики необходимо использовать специальное оборудование.
Проверка на утечки
Для проверки на утечки можно использовать специальный тестер давления, который подключается к расширительному бачку. Тестер создает давление в системе охлаждения, и если в системе есть утечки, давление будет падать. Визуальный осмотр также может помочь обнаружить утечки.
Проверка термостата
Термостат можно проверить, поместив его в горячую воду. Термостат должен открыться при достижении определенной температуры. Также можно проверить термостат с помощью мультиметра.
Проверка водяного насоса
Водяной насос можно проверить на наличие люфта и шума. Также можно проверить производительность водяного насоса с помощью специального оборудования.
Обслуживание системы охлаждения
Регулярное обслуживание системы охлаждения поможет предотвратить серьезные проблемы и продлить срок службы двигателя. Обслуживание системы охлаждения включает в себя замену охлаждающей жидкости, проверку состояния патрубков и шлангов, проверку работы вентилятора и термостата, а также очистку радиатора.
Замена охлаждающей жидкости
Охлаждающую жидкость необходимо заменять каждые 2-3 года или в соответствии с рекомендациями производителя автомобиля. При замене охлаждающей жидкости необходимо использовать только рекомендованную производителем жидкость. Перед заменой охлаждающей жидкости необходимо промыть систему охлаждения специальным средством.
Проверка патрубков и шлангов
Патрубки и шланги необходимо регулярно проверять на наличие трещин, порезов и утечек. При обнаружении повреждений патрубки и шланги необходимо заменить.
Очистка радиатора
Радиатор необходимо регулярно очищать от грязи, пыли и насекомых. Для очистки радиатора можно использовать мягкую щетку и воду. При сильном загрязнении радиатора можно использовать специальное средство для очистки радиаторов.
Советы по эксплуатации системы охлаждения
Соблюдение простых правил эксплуатации поможет продлить срок службы системы охлаждения и избежать серьезных проблем:
- Регулярно проверяйте уровень охлаждающей жидкости: Уровень охлаждающей жидкости должен находиться между отметками MIN и MAX на расширительном бачке.
- Используйте только рекомендованную охлаждающую жидкость: Использование неподходящей охлаждающей жидкости может привести к коррозии и образованию отложений в системе;
- Не допускайте перегрева двигателя: При перегреве двигателя немедленно остановите автомобиль и дайте ему остыть.
- Регулярно обслуживайте систему охлаждения: Заменяйте охлаждающую жидкость и проверяйте состояние компонентов системы в соответствии с рекомендациями производителя.
Помните, что своевременное обслуживание и внимание к признакам неисправности системы охлаждения – залог долгой и бесперебойной работы вашего автомобиля.
